帶外箱三相干式變壓器2000KVA

發布時間: 2020-07-20 14:50　　來源: shanju8.com

SG、ZSG系列三相干式變壓器

一、概述

我廠生產的SG、ZSG系列三相干式變壓器采用優質硅鋼片、優質導線、精湛的技術、好的制造工藝精心生產的，產品質量及各項性能均符合VDE0550、IEC439、GB6450、G10228等標準的相關技術要求。

SG及ZSG系列三相干式變壓器適用于頻率為50—60HZ、輸入輸出電壓不超過1000V、輸出功率不大與2500KVA的各種供電場合。

變壓器各繞組容量的分配、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求的進行設計與制造。

產品廣泛用于照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶的各種需求。

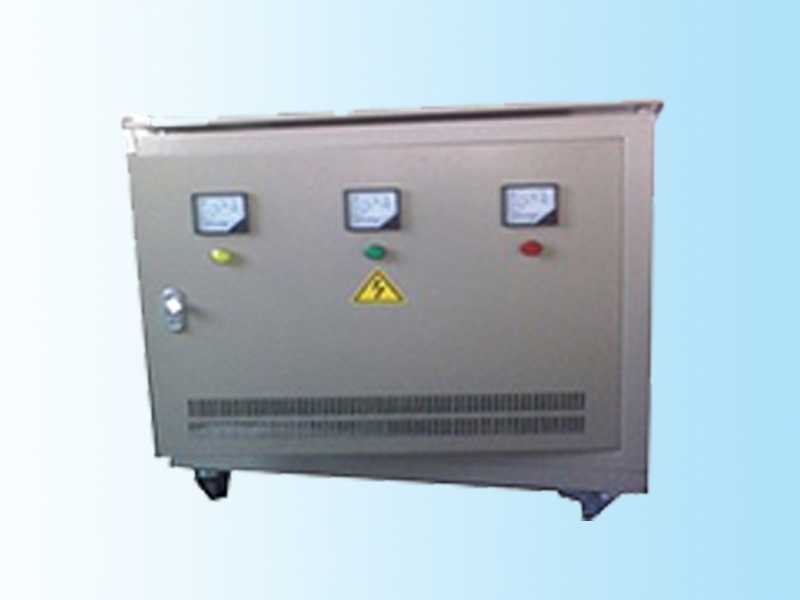

帶外箱三相干式變壓器2000KVA

二、型號及其含義

帶外箱三相干式變壓器2000KVA

三、技術參數如下：

SG、ZSG系列干式變壓器
變壓器部位		溫升限值K	測量方法	項 目		允許偏差(%)
線圈	B	80	電阻法	空載損耗		+15
	F	100		負載損耗		+15
鐵芯及結構零件表面		最大不得超過接觸絕緣材料的允許溫升	溫度計法或熱電偶法	總損耗		+10
絕緣水平：變壓器能承受規定的工頻試驗電壓，歷時1min不擊穿，不閃絡。倍頻倍壓持續1min。變壓器性能允許偏差不超過表中規定。				空載電流		+30
				阻抗電壓		±10
				變壓比		±0.5
				直流電阻不平衡率	線	2
					相	4
				注：如果三相變壓器的直流電阻不平衡由于線材、結構原因超過表2規定時應在出廠試驗記錄中寫出實測值并注明引起誤差的原因。

SCB系列三相干式隔離變壓器參考尺寸及重量

規 格	變壓器尺寸	外殼尺寸	重量	規 格	變壓器尺寸	外殼尺寸	重量
SCB-10KVA	52×42×52	70×35×77	115	SCB-150KVA	85×37×68	120×65×115	750
SCB-15KVA	52×42×52	70×35×77	165	SCB-180KVA	95×45×83	120×65×115	930
SCB-20KVA	55×28×65	80×40×87	176	SCB-200KVA	95×45×83	120×65×115	1080
SCB-30KVA	55×28×65	80×40×87	200	SCB-250KVA	95×45×83	120×65×115	1180
SCB-40KVA	60×26×38	80×40×87	245	SCB-300KVA	105×45×95	120×70×125	1450
SCB-50KVA	60×26×38	80×40×87	270	SCB-320KVA	105×45×95	130×50×135	1700
SCB-60KVA	65×30×45	90×50×95	330	SCB-350KVA	105×45×95	130×50×135	1950
SCB-70KVA	65×30×45	90×50×95	360	SCB-400KVA	115×55×105	140×60×145	2150
SCB-80KVA	75×35×68	100×50×105	430	SCB-450KVA	115×55×105	140×60×145	2450
SCB-100KVA	75×35×68	100×50×105	500	SCB-500KVA	120×60×115	145×65×150	2700
SCB-120KVA	75×35×68	100×50×105	580	SCB-630KVA	120×60×115	145×65×150	2950

SG/ZSG 三相干式自耦變壓器參考尺寸及重量

規 格	變壓器尺寸	外殼尺寸	重量	規 格	變壓器尺寸	外殼尺寸	重量
ZSCB-5KVA	25×12×20	40×20×25	41	ZSCB-120KVA	70×32×66	100×50×105	465
ZSCB-8KVA	30×14×25	45×25×30	55	ZSCB-150KVA	70×32×67	100×50×105	600
ZSCB-10KVA	42×21×42	60×32×65	105	ZSCB-180KVA	75×35×68	100×50×105	745
ZSCB-15KVA	42×21×42	60×32×65	120	ZSCB-200KVA	75×35×68	100×50×105	865
ZSCB-20KVA	42×21×42	60×32×65	140	ZSCB-250KVA	75×35×68	100×50×105	945
ZSCB-30KVA	52×24×52	70×35×77	180	ZSCB-300KVA	85×37×68	120×65×115	1160
ZSCB-40KVA	52×24×52	70×35×77	230	ZSCB-320KVA	85×37×68	120×65×115	1260
ZSCB-50KVA	55×28×65	80×40×87	250	ZSCB-350KVA	95×45×83	120×65×115	1400
ZSCB-60KVA	55×28×65	80×40×87	280	ZSCB-400KVA	95×45×83	120×65×115	1550
ZSCB-80KVA	61×30×65	90×50×95	375	ZSCB-450KVA	95×45×83	120×65×115	1700
ZSCB-100KVA	61×30×65	90×50×95	440	ZSCB-630A	95×45×83	120×65×115	1950
