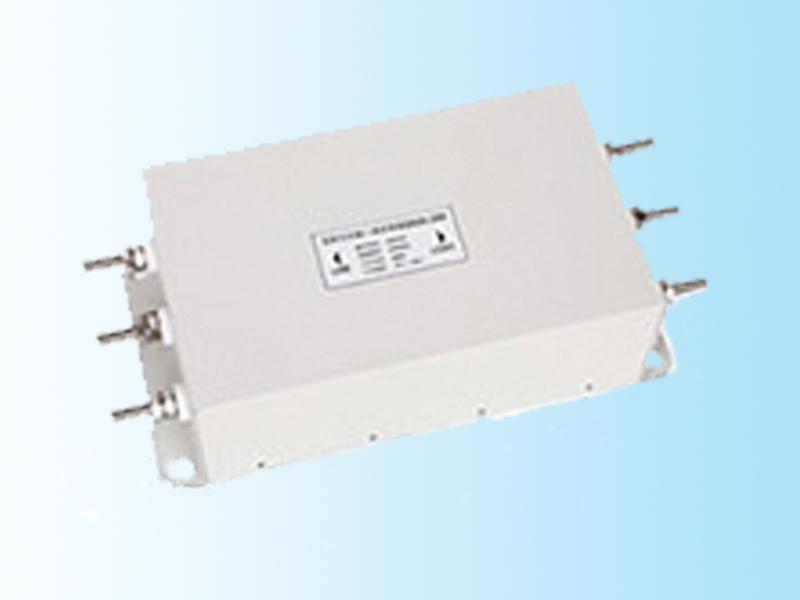

WD920輸入濾波器

發布時間: 2020-07-20 14:35　　來源: shanju8.com

產品及應用

       ● 基于變頻器工作時輸入端對電網及PLC、DCS系統等數字設備產生干擾的領域而設計。

       ● 優異的共模和差模抑制能力，可有效抑制變頻器對外界的傳導干擾，保證周邊設備的正常運行。

       ● 標準匹配多種低壓變頻器。

       ● 提高系統功率因數

      ● 緩解三相不平衡

技術參數

額定電壓

380/440VAC

額定電流@40℃

5A~1600A

工作頻率

50/60Hz

氣候類別

25/085/21

試驗電壓

線-線

2250VDC

過載

開機瞬間允許通過4倍過工作電流

線-地

2700VDC

1.4倍工作電流1分鐘（每小時一次）


內部參數

產品型號

額定電流

@40℃

泄露電流

250VAC/50Hz

變頻器功率

(KW)

外型尺寸

端接方式

重量



WD920-5

5A

＜5.0mA

0.75/1.5

N2

M4

---

1100

WD920-8

8A

＜5.0mA

2.2/3.7

N2

M4

---

1100

WD920-16

16A

＜5.0mA

5.5/7.5

N5

M4

---

1500

WD920-30

30A

＜7.5mA

11/15

N5

M6

---

1500

WD920-45

45A

＜15mA

18.5/22

N10

M6

---

2500

WD920-75

75A

＜20mA

30/37

N12

M8

---

7000

WD920-100

100A

＜25mA

45

N12

M8

---

7000

WD920-120

120A

＜25mA

55

N12

M8

---

7000

WD920-150

150A

＜30mA

75

N15

M10

---

10000

WD920-200

200A

＜30mA

90

N15

M10

---

10000

WD920-250

250A

＜30mA

110

N15

M10

---

10000

WD920-300

300A

＜45mA

125/132/150

N30

---

Bar

14000

WD920-420

420A

＜45mA

160/210/220

N30

---

Bar

14000

WD920-500

500A

＜50mA

250/260

N60

---

Bar

16000

WD920-600

600A

＜50mA

280/315

N60

---

Bar

16000

WD920-800

800A

＜60mA

400

N80

---

Bar

20000

WD920-1000

1000A

＜60mA

500

N90

---

Bar

22000

WD920-1100

1100A

＜80mA

550

N90

---

Bar

22000

WD920-1200

1200A

＜90mA

600

N90

---

Bar

23000

WD920-1600

1600A

＜90mA

700

N100

---

Bar

23000

電路原理圖



插入損耗

  (PER CISPR 17; A=50/50ΩSym)

LINE TO GROUND(PN---E)

共模     (dB)


LINE TO LINE(P---N)

差模    (dB)

MHz

.1

.15

.5

1

5

10

30

.1

.15

.5

1

5

10

30

WD920-5

74

85

94

94

78

77

65

62

75

76

78

87

72

55

WD920-8

75

80

79

94

83

80

80

75

80

90

86

78

70

51

WD920-16

75

84

89

89

80

77

70

60

66

88

88

82

80

67

WD920-30

70

80

90

88

79

76

66

70

80

88

87

81

77

67

WD920-45

62

75

90

88

80

75

61

72

85

87

85

75

69

59

WD920-75

60

75

85

81

70

65

52

85

92

85

81

72

70

59

WD920-100

64

82

80

85

68

63

53

93

91

83

84

73

70

58

WD920-120

62

80

80

85

69

64

53

92

91

84

84

73

70

58

WD920-150

58

72

75

78

65

59

49

87

86

80

78

70

61

52

WD920-200

60

70

75

78

65

59

49

85

81

75

75

70

70

52

WD920-250

62

70

70

76

70

55

49

85

80

71

75

70

70

50

WD920-300

40

50

72

80

65

55

35

86

81

73

75

70

69

44

WD920-420

40

50

72

80

65

55

35

86

81

73

75

70

69

44

WD920-500

32

45

80

72

50

39

27

78

87

79

56

40

39

38

WD920-600

32

45

80

72

50

39

27

78

87

79

56

40

39

38

WD920-800

35

41

65

72

70

50

38

29

70

79

80

80

79

52

WD920-1000

38

42

68

75

72

48

40

35

70

76

78

75

70

45

WD920-1100

38

44

75

75

70

48

38

40

68

78

78

78

70

48

WD920-1200

39

45

70

72

70

50

40

75

78

76

80

78

75

50

WD920-1600

40

45

70

75

70

50

40

75

78

76

80

80

75

50
